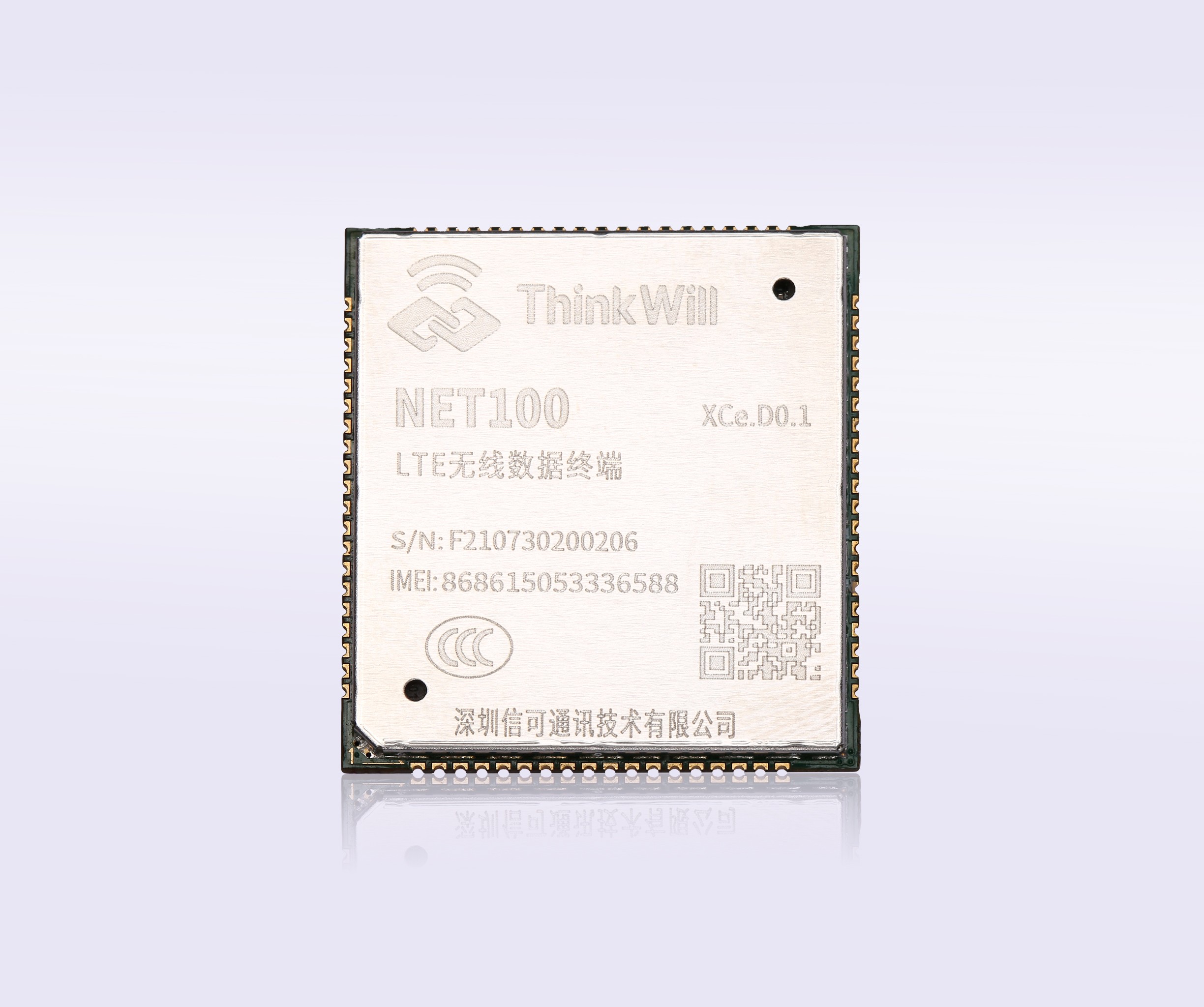

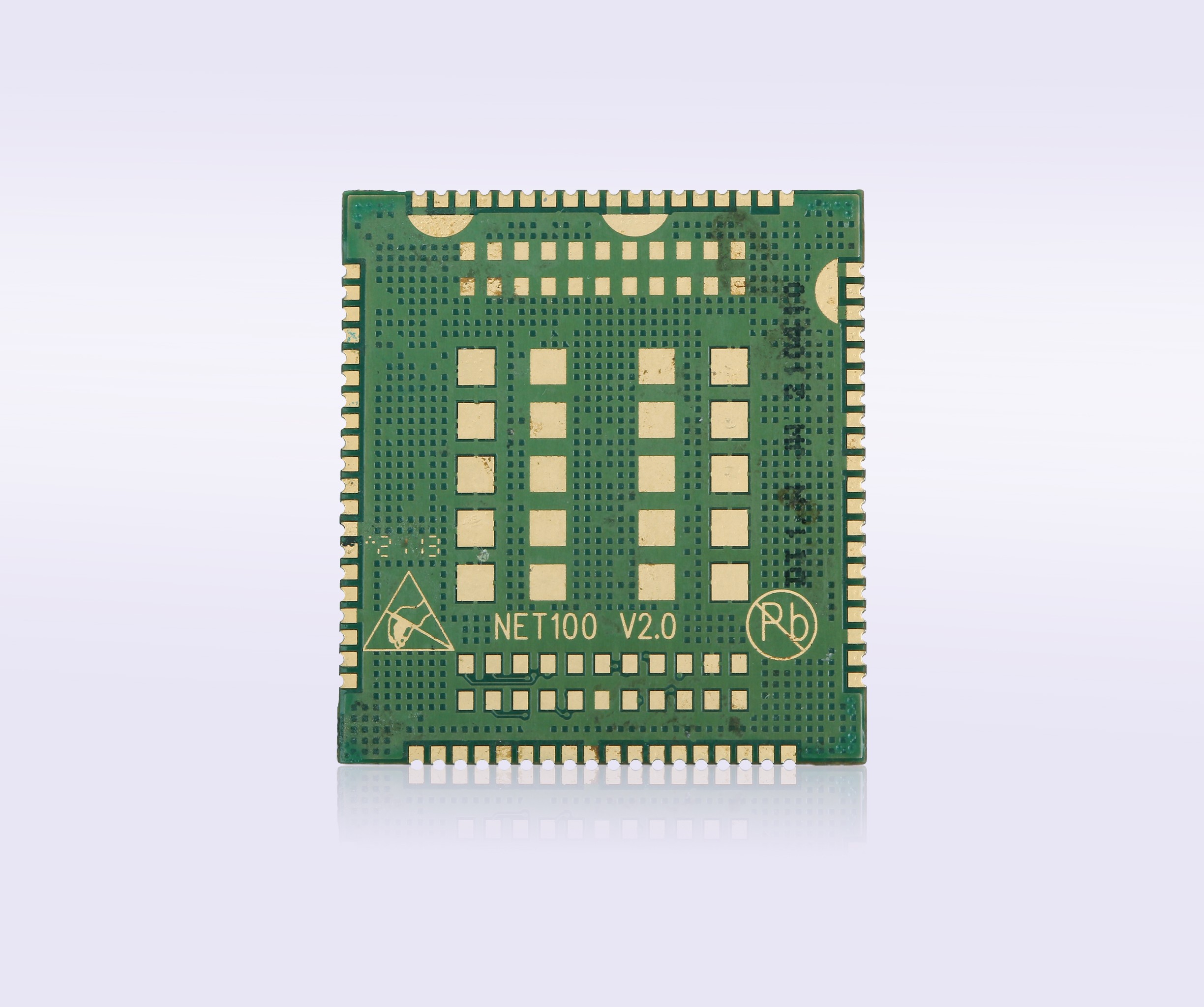

NET100模組是一款創新設計的LTE無線路由模組，支持FDD-LTE/TDD-LTE/TD-SCDMA/WCDMA多種網絡制式，并內置WiFi模組，具備LTE-WiFi 熱點轉換功能。模組采用LCC封裝形式，獨有支持以太網口連接，同時具有豐富的外部接口，可廣泛應用于各類需要LTE數據傳輸和WiFi熱點的無線路由功能的終端產品。
NET100 產品特性：
電源電壓 | 3.4V～4.2V（推薦值3.8V） | |
數據業務 | TDD | 3GPP R9 Cat.4下行速率112.5Mbps，上行速率12.5Mbps |
FDD | 3GPP R9 Cat.4下行速率150Mbps，上行速率50Mbps | |
WCDMA | HSDPA:21Mbps，HSDPA：5.76Mbps | |
TD-SCDMA | 下行速率：2.8Mbps，上行速率：2.2Mbps | |
WLAN | 11Mbps in 802.11b； 54Mbps in 802.11g； 65Mbps in 802.11n 20M Bandwidth; 135Mbps in 40M Bandwidth。 | |
發射功率 | TD-LTE/FDD-LTE: +23 ±2dBm(Power class 3) WCDMA: 24dBm +1dBm/-3dBm（power class 2） TD-SCDMA：24dBm +1dB/-3dB （power class 2） WLAN： 16dBm in 802.11b， 14dBm in 802.11g， 13dBm in 802.11n， | |
軟件升級 | USB及FOTA | |
短信業務 | 點對點MO、MT，短信小區廣播 支持Text和PDU模式 | |
撥號方式 | NDIS/ECM模式 | |
環境適應性 | 工作溫度：-20℃～+70℃ 存儲溫度：-40℃～+85℃ 濕度：5%-95% | |
產品規格 | 尺寸：29mm*32mm*2.6mm， LCC形態：76 Pins；LGA形態：44 Pins 重量：About 5.0g， | |
主要接口 | 1：USB2.0 High-Speed接口 2：UART接口 兩組 3：復位和開關機接口 4：標準USIM卡接口，支持熱插拔功能 5：I2C接口 6：4G天線接口（主天線，副天線） 7：RMII接口,可實現以太網連接功能 8：標準GPIO/EINT接口 9：1.8V參考電平輸出 10：WIFI天線接口 | |
網絡協議特性 | 支持TCP/UDP/PPP/FTP/HTTP協議 支持PAP/CHAP | |
AT指令 | 符合3GPP TS 27.007 ,27.005 的AT指令集 Think will 增強AT指令集 | |
驅動&工具 | Windows XP,7,10，Linux，Android Download Tool ， Zcat Tool， | |
ROHS | 所有器件完全符合EU RoHs標準 | |
NET100 頻段配置表
配置 | 網絡制式 | ||
型號 | 產品形態 | 細分型號 | 頻段配置 |
NET100 | LCC | NET100-Ce | FDD-LTE: B1/3/5/8 TDD-LTE:B34/38/39/40/41 WCDMA:B1/8 TD-SCDMA:B34/39 WLAN:IEEE 802.11 b/g/n |
NET100-MTe | TDD-LTE: B34/38/39/40/41 TD-SCDMA: B34/39 WLAN: IEEE 802.11b/g/n | ||
注：Band40頻段范圍：2300~2400MHz Band41頻段范圍：2555~2655MHz | |||
